Яичница легко соскальзывает с антипригарной сковороды, однако покрытие под ней остается прочно соединенным с металлом в ходе многократного нагревания и приготовления пищи. Это вызывает интересный вопрос: если тефлон известен своей исключительно низкой адгезией, то как он может образовывать часть прочного покрытия на кухонной посуде?

Объяснение заключается в разнице между поверхностью, контактирующей с пищей, и границей раздела, которая соединяется с металлом. В обычных системах покрытий на основе тефлона антипригарные свойства и адгезия к подложке достигаются за счет сочетания фторопластов, термостойких связующих смол, подготовки поверхности и контролируемого отверждения.

1. Почему тефлону нужен праймер для адгезии к металлу

Политетрафторэтилен (ПТФЭ) обладает очень низкой поверхностной энергией, из-за чего пища и многие другие материалы с трудом прилипают к его поверхности. Это свойство имеет решающее значение для антипригарных характеристик, но оно также создает проблему при нанесении ПТФЭ непосредственно на металлические подложки, такие как алюминий или нержавеющая сталь.

Чтобы преодолеть это ограничение, во многие рецептуры антипригарных покрытий в слой праймера вводят термостойкие связующие смолы. Полиамидимид (ПАИ) — часто используемый пример благодаря своей термостабильности и способности улучшать адгезию к металлическим поверхностям. В других рецептурах могут использоваться полиэфирсульфон (ПЭС) или полифениленсульфид (ППС) в зависимости от требований к покрытию и условий обработки.

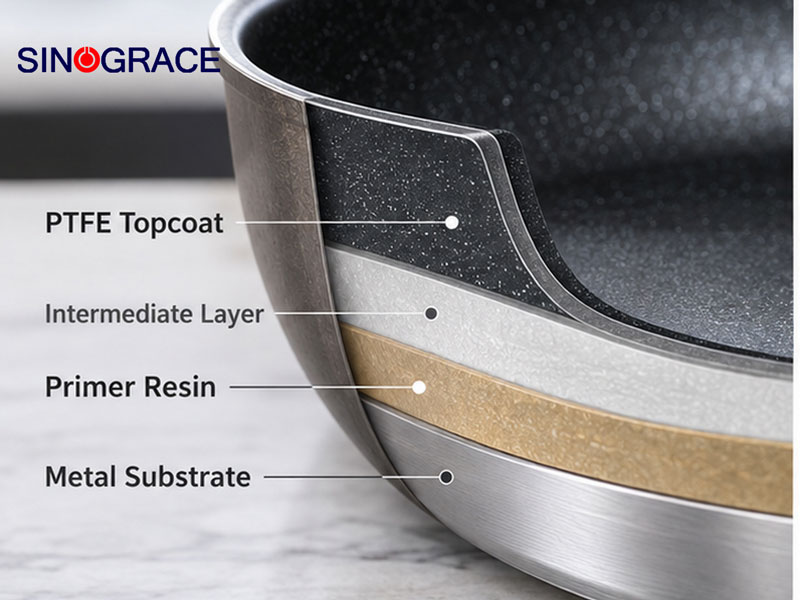

В типичном многослойном тефлоновом покрытии праймер содержит комбинацию связующей смолы и компонентов фторопласта. Связующее способствует адгезии на границе с металлом, в то время как компоненты фторопласта помогают интегрировать праймер с последующими слоями покрытия. В определенных рецептурах различия в распределении этих компонентов возникают в процессе термообработки, позволяя покрытию сочетать адгезию вблизи подложки с богатыми фторопластом областями по направлению к внешней поверхности.

Это объясняет, почему правильно составленное покрытие может легко освобождать пищу, не отделяясь от самой посуды.

2. Как подготовка поверхности и отверждение влияют на адгезию

Даже хорошо спроектированный праймер не может компенсировать любую проблему с подготовкой подложки. Перед нанесением покрытия металлическая поверхность должна быть очищена для удаления масла, загрязнений и рыхлых остатков оксидов, которые могут ухудшить адгезию.

В зависимости от системы покрытия для создания подходящего профиля поверхности может использоваться пескоструйная обработка или другие виды обработки поверхности. Полученная микроскопическая текстура обеспечивает возможности для механического сцепления, в то время как взаимодействия между связующей смолой и металлической поверхностью также способствуют адгезии.

Однако чрезмерное шерохование необязательно полезно. Глубокие дефекты поверхности или неподходящая шероховатость могут препятствовать формированию однородного покрытия, а некоторые специально разработанные праймеры предназначены для относительно гладких, надлежащим образом очищенных металлических подложек.

Процесс нагрева имеет не меньшее значение. Покрытия на основе тефлона обычно требуют высокотемпературного спекания, в то время как другие фторопласты, такие как FEP и PFA, имеют другие характеристики плавления и текучести. Эти материалы могут включаться в состав определенных рецептур для влияния на формирование пленки и рабочие характеристики покрытия.

Поэтому температура отверждения, скорость нагрева и время выдержки должны соответствовать системе покрытия, а не выбираться исключительно в соответствии с максимальной температурой, которую может достичь печь.

Почему тефлоновое покрытие может отслаиваться после отверждения?

Когда антипригарное покрытие отслаивается или отделяется от металла, причиной необязательно является недостаточное содержание тефлона. Плохая очистка подложки, неподходящая подготовка поверхности, недостаточная адгезия праймера, несовместимость между слоями покрытия или неправильный режим отверждения — все это может способствовать разрушению покрытия.

Определение места разрушения особенно полезно. Отделение на границе раздела металла и праймера указывает на иные потенциальные проблемы, чем расслоение между праймером и финишным слоем. Для производителей понимание того, где именно разрушается покрытие, зачастую ценнее, чем просто увеличение толщины покрытия или изменение рецептуры без дальнейшего исследования.

3. Однослойные и многослойные антипригарные покрытия

Антипригарные покрытия могут производиться в виде однослойных или многослойных систем, причем каждый подход имеет свои технологические особенности и эксплуатационные нюансы.

Однослойное покрытие объединяет фторопласты, связующие смолы и другие функциональные ингредиенты в одной рецептуре. Это сокращает количество этапов нанесения, но адгезия, отделение пищи и механическая прочность должны быть сбалансированы в пределах одного и того же слоя покрытия.

Многослойные системы разделяют эти функции более четко. Праймер разработан в первую очередь для адгезии к подложке, в то время как финишный слой обеспечивает основную поверхность для легкого отделения пищи. Также может вводиться промежуточный слой для улучшения механических характеристик или межслойной совместимости.

Эта дополнительная гибкость позволяет разработчикам рецептур регулировать свойства отдельных слоев, хотя она также повышает важность контроля толщины покрытия, условий нанесения и термообработки.

Ни один из подходов не гарантирует лучшую производительность в любом применении. Подходящая структура зависит от подложки посуды, технологического оборудования, предполагаемого использования и требуемой долговечности.

4. Чем отличаются керамические антипригарные покрытия?

Керамические антипригарные покрытия обычно используют иную химию по сравнению с системами на основе тефлона. Многие из них производятся с помощью золь-гель процессов с участием кремнийсодержащих прекурсоров и материалов на основе диоксида кремния, которые образуют сетку покрытия в процессе обработки и термообработки.

Эти покрытия могут обеспечивать относительно высокую твердость поверхности и устойчивость к определенным видам царапин, но твердость поверхности не следует путать с длительными антипригарными свойствами. Некоторые керамические рецептуры частично полагаются на разделительные компоненты на основе силикона, эффективность которых может снижаться после многократного воздействия тепла или чистящих средств.

В результате керамическое покрытие может казаться физически неповрежденным даже тогда, когда его антипригарные свойства ухудшились. Это иллюстрирует, почему адгезию, устойчивость к царапинам и долговечность антипригарных свойств необходимо оценивать по отдельности, независимо от химического состава покрытия.

Что делает антипригарное покрытие надежным?

Долговечность тефлонового антипригарного покрытия зависит не только от фторопласта. Термостойкие связующие смолы, надлежащая подготовка подложки, совместимые слои покрытия и контролируемое отверждение должны работать вместе для достижения надежной адгезии без ущерба для антипригарных характеристик.

Для производителей кухонной посуды и разработчиков покрытий практическая задача заключается не просто в том, чтобы заставить покрытие держаться сильнее или отпускать пищу легче, а в том, чтобы поддерживать оба свойства на протяжении всего предполагаемого срока службы готового изделия.

Часто задаваемые вопросы (FAQ)

1. Всегда ли необходим праймер для покрытий кухонной посуды с антипригарными свойствами?

Не все антипригарные покрытия требуют отдельного праймера. Во многих многослойных тефлоновых системах используется праймер, содержащий термостойкие связующие смолы, такие как ПАИ, для улучшения адгезии к металлической подложке. Однослойные рецептуры могут включать эти компоненты непосредственно в покрытие. Выбор зависит от материала посуды, процесса нанесения и требуемых характеристик.

2. Могут ли тефлоновые покрытия адгезировать как к алюминию, так и к нержавеющей стали?

Да. Фторопластовые покрытия могут наноситься как на алюминиевую, так и на стальную посуду из нержавеющей стали при условии подходящего праймера и надлежащей подготовки поверхности. Поскольку эти металлы имеют разные характеристики поверхности, очистку, шерохование и условия нанесения может потребоваться скорректировать для достижения надежной адгезии.

3. Что вызывает отслаивание или отделение антипригарных покрытий после выпечки?

Отслаивание покрытия может быть вызвано загрязнением поверхности, недостаточной подготовкой основания, плохой адгезией грунтовки или несовместимостью слоев покрытия. Неподходящий режим отверждения также может повлиять на формирование пленки и межслойное сцепление. Определение того, происходит ли разрушение на металлической поверхности или между слоями покрытия, помогает выявить вероятную причину.

4. Как проверяется адгезия покрытия при производстве посуды?

Испытания методом решетчатых надрезов и адгезии с помощью ленты обычно используются для проверки прочности сцепления покрытия с подложкой. Производители также могут проводить испытания на термоциклирование и механическую прочность для оценки характеристик в различных условиях. Соответствующая процедура испытаний и критерии приемки зависят от системы покрытия и требований к продукту.
